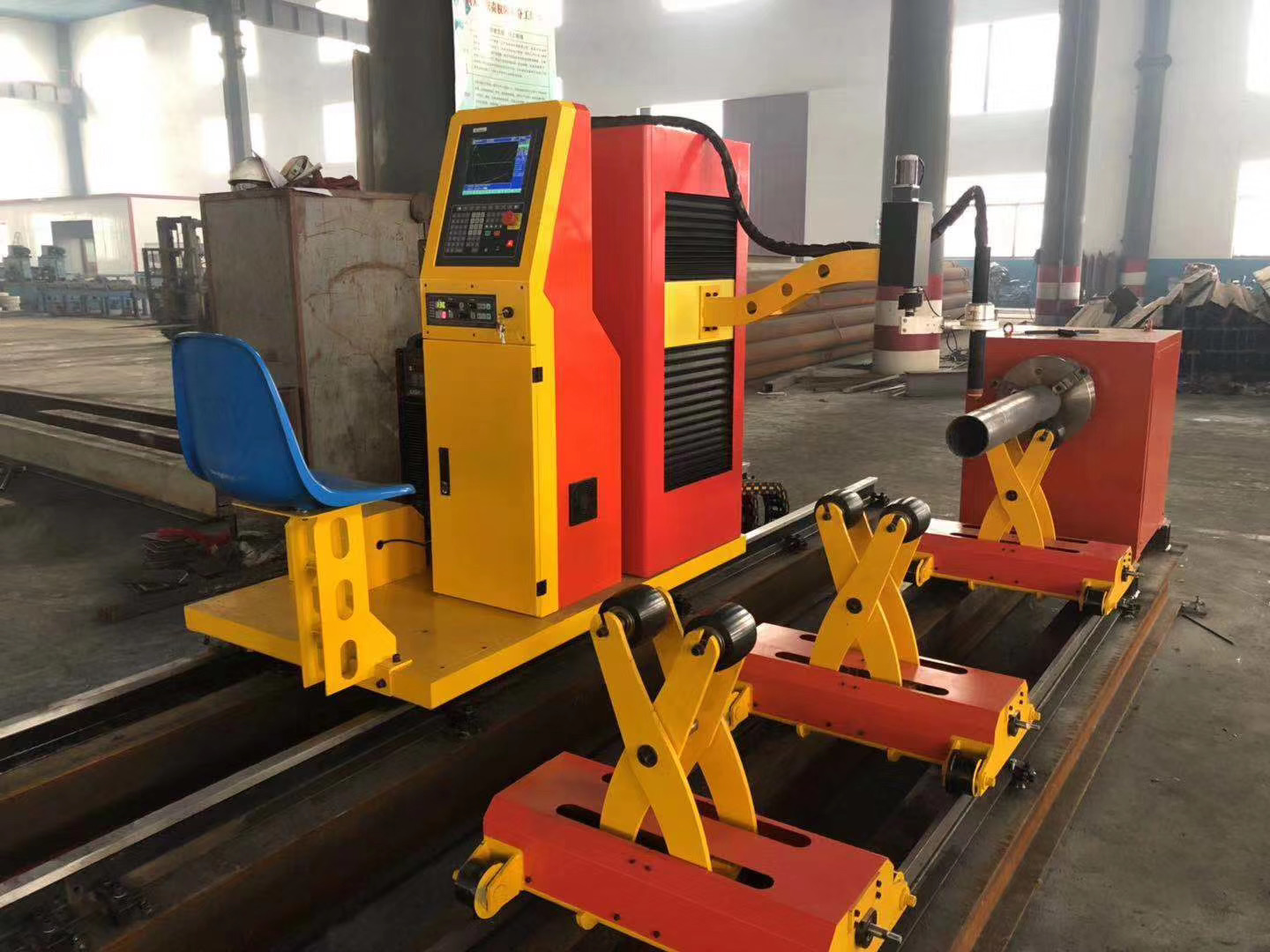

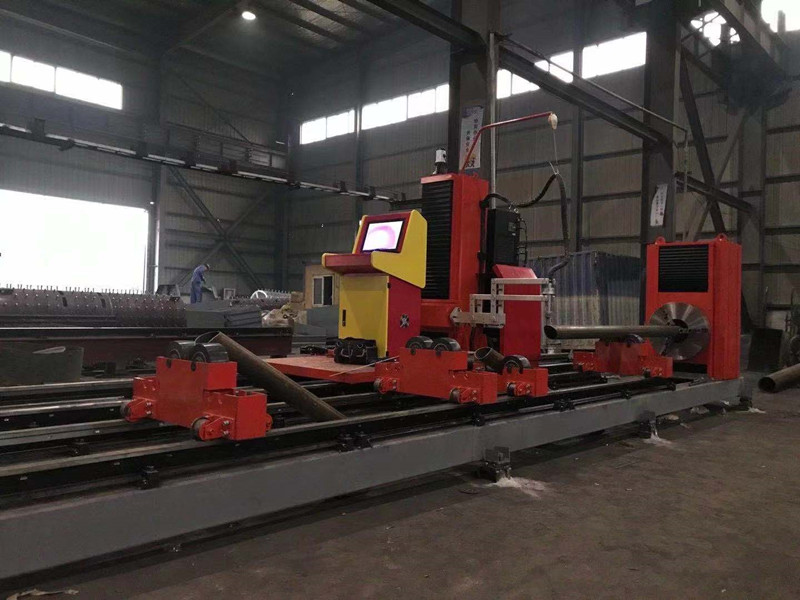

管道數控相貫線切割機
產品概述
YC-XGX管道數控相貫線切割機多軸相貫線編程軟件是一款通用的管子相貫線計算編程軟件。本軟件 具有功能強大、使用簡便等優點。適用于做管桁架鋼構或管道壓力容器等行業選擇使 用。用戶只需輸入管徑、壁厚、夾角、焊接坡口等一些基本的參數，本軟件會自動根 據用戶的輸入條件來自動計算出滿足切割工藝的相貫口切割軌跡。方便快捷的實現對 鋼管相貫口的編程與切割。
設備主要技術參數
1、切割鋼管規格
切割圓管外徑 | 800-2700mm |
火焰切割管壁厚 | (垂直切割 6~60mm，坡口切割 6-30mm) |
等離子割管壁厚 | 常規 (垂直穿孔切割 1-35mm，坡口切割 5-30mm) 實際根 據等離子電源大小決定 |
切割管子長度 | (12000mm) |
工件橢圓度要求 | ≤1% (無縫管) |
切割速度 | 按熱切割工藝任意設定，建議 (等離子：10-3000mm/min 火焰：50~1000mm/min) |
空移速度 | 10-8000mm/min |
等離子坡口角度 | ≤45° |
手動卡盤 | 手動 3 爪自定心卡盤 |
托架數量 | 3 組 |
機器定位精度 | 割炬移動重復定位精度≤±0.5mm/10000mm； 母線定位精 度≤±0.5mm 坡口定位精度≤±0.5° |
切割定長誤差 | ± 1.5mm |
執行標準 | 按 ISO9013-2002(熱切割—熱切割分類 產品尺寸規格及品 質公差) JB/T10045.3-1999 (熱切割 等離子弧切割質量和偏差) |
圓管載重 | 10T(超出此重量，需告知具體重量) |
設備顏色 | 黃色+紅色 |
2、設備運動軸數及活動范圍
運動軸 | 切割機軸數選擇 | 活動范圍 |
X 軸 | 管件旋轉軸 | 360°自由回轉 |
Y 軸 | 割炬沿管件軸向水平移動軸 | |
A 軸 | 割炬沿管件軸向擺動軸 | A=±60° |
B 軸 | 割炬沿管件徑向平面擺動軸 | B=±45° |
Z 軸 | 割炬垂直升降軸 | 行程 700mm |
E 軸 | 割炬前后移動軸 |
3、設備功率
火焰切割 | 8KW |
等離子切割 | 8KW+等離子電源滿負荷功率 |
工程中鋼管與鋼管的相貫搭接廣泛的應用于油氣管道、壓力容器以及各種形式的 管桁架鋼結構中。數控相貫線切割設備是對鋼管相貫部位切割下料的專用設備，可以有效的提高工程質量和生產效率。
為了使數控相貫線切割機設備能準確的對管件進行相貫線切割，首先需要采用相貫線數控編程系統在各種復雜相貫的情況下，解析出考慮鋼管壁厚和坡口要求在內的鋼管相貫斷面多維加工數據，然后再用多軸相貫線切割機根據相貫線加工數據，在相應多軸聯動控制系統的控制下來完成鋼管相貫斷面的切割。
YC-XGX型多軸聯動相貫線數控切割機的數控系統、相貫線參數化編程系統、 機械結構均為自主研發。系統的研發團隊具有多年相貫線技術積累，對鋼管相貫線下料工藝有深入的認識，已成功為國內外多家相關行業內的企業提供相貫線數控切割解決方案。
YC-XGX型多軸聯動相貫線數控切割機具有下料精度高、效率高、運行穩定可靠、操作簡單等特點，是油氣管道、壓力容器以及各種形式的管桁架鋼結構等工程 領域的專用設備。
團隊將本著創新、進取、精益、服務的執業精神和行為理念，一如既往為相關行業提供高性價比的數控相貫線切割解決方案，為成就客戶價值而精益制造、用心服務。
